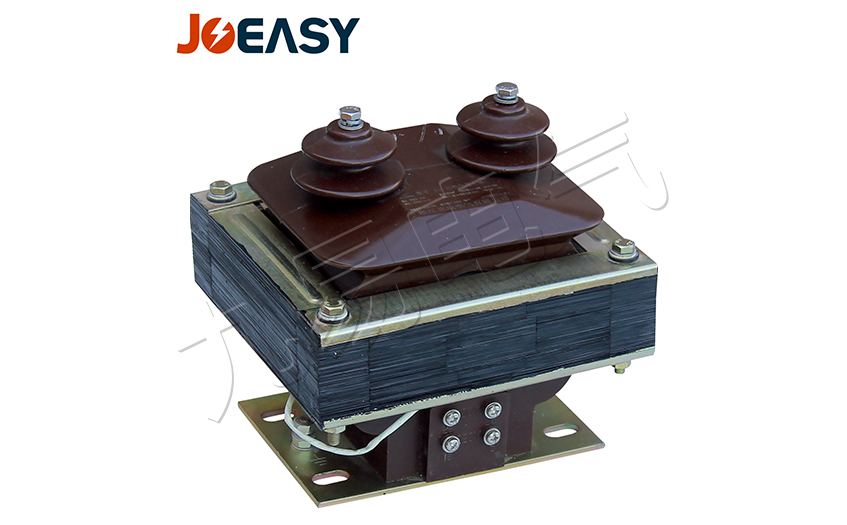

JDZ18-10干式电压互感器
- 一、概述 JDZ18-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器，供户内频率为50Hz、3、6、10kV电力系统作电压，电能测量及继电保护用。
- 咨询热线：0577-61787771
-
专注互感器研发十余年
全国免费加盟热线：
0577-61787771
一、概述
JDZ18-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器，供户内频率为50Hz、3、6、10kV电力系统作电压，电能测量及继电保护用。
二、型号含义
三、结构简介
本系过去互感器为环氧树脂浇注式绝缘结构，铁心为叠片式，心柱上套装一、二次绕柱，一次绕组与二次绕组为同心式同，绕在同一个骨架上，整个线圈外部用环氧树脂浇注成形，二次绕组的引线通过浇注体上的两个嵌装螺母引出为a.x。一次绕组的引线通过绕柱提上的两个高压接线端子引出为A.X。
四、使用条件
●安装地点：海拔高度不超过1000m；
●周围环境温度不高于：+40℃，不低于-5℃；
●周围空气的相对湿度不大于85%（20℃）；
乐盈llV ●本产品能承受在相当于里氏九级裂度的加速度为0.4g正弦三波试验；
乐盈llV ●本产品可在有污染的环境里使用。

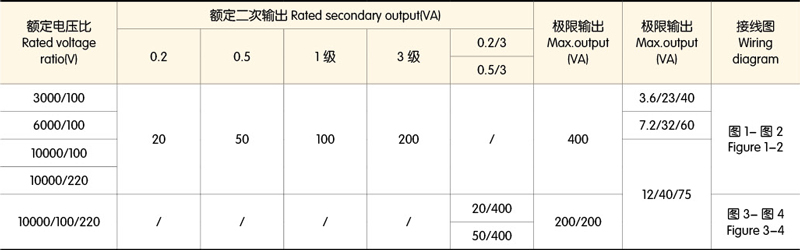

五、技术参数

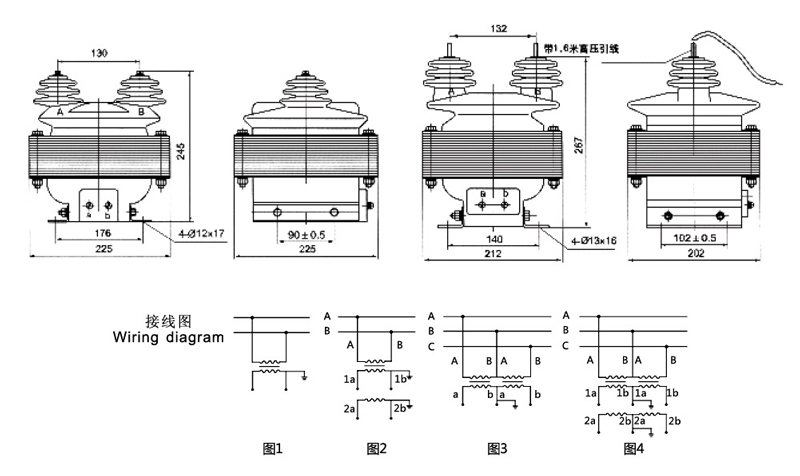

六、外形及安装尺寸
