一、使用范围及工作条件

乐盈llV 1、LCWD-35型电流互感器适用于50Hz的电力系统中作测量及继电保护之用，系统的线电压为35kV。

乐盈llV 2、产品的安装场所为户外，安装高度海拔1000m以下，周围气温的最大变化范围为-30°C-+40°C，但不适宜安装在带有腐蚀性气体反导电尘埃的场合中。

二、技术参数

1、产品的基本技术参数如下：

（1）、额定电压35000V；

乐盈llV （2）、最高工作电压40500V；

（3）、额定一次电流有：15、20、30、40、50、75、100、150、200、300、400、600、800、1000、1200及1500A；

（4）、额定二次电流5A；

（5）、铁心级次组合D级；

乐盈llV （6）、额定二次负荷每个铁心均为2Ω（COSØ=0.8）；

（7）、额定频率50Hz；

（8）、D级铁心在额定负荷时，其10%倍数不小于15倍（铁心的误差满足3级准确级次要求）；

（9）、减极性。

2、产品允许长期使用于110%额定电流，当二次均接以额定负荷时，其油面及线圈的

温升不大于50°C，一次出头（P1及P2）接触连接处的温升不大于40°C。

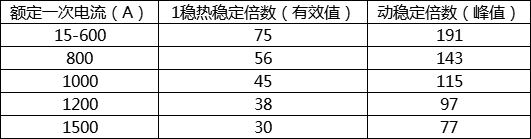

3、产品的1秒热稳定和动稳定倍数规定如下表：

乐盈llV 4、产品的电气绝缘度如下列规定：

乐盈llV （1）、线圈的绝缘电阻

乐盈llV 在室温下，一次线圈对二次线圈及地不小于100MΩ，二次线圈相互之间不低于10MΩ。

（2）、变压器油的性能

乐盈llV 电气强度不低于40kV

（3）、产品的介损角正切值（tgδ）在20°C，10kV电压时不大于20%；

（4）、工频试验电压（有效值）

乐盈llV 一次线圈对二次线圈及地之间95kV，1分钟

乐盈llV 二次线圈相互之间及对地2kV，1分钟

（5）、冲击试验电压（最大值）

乐盈llV 全波185kV，载波230 kV

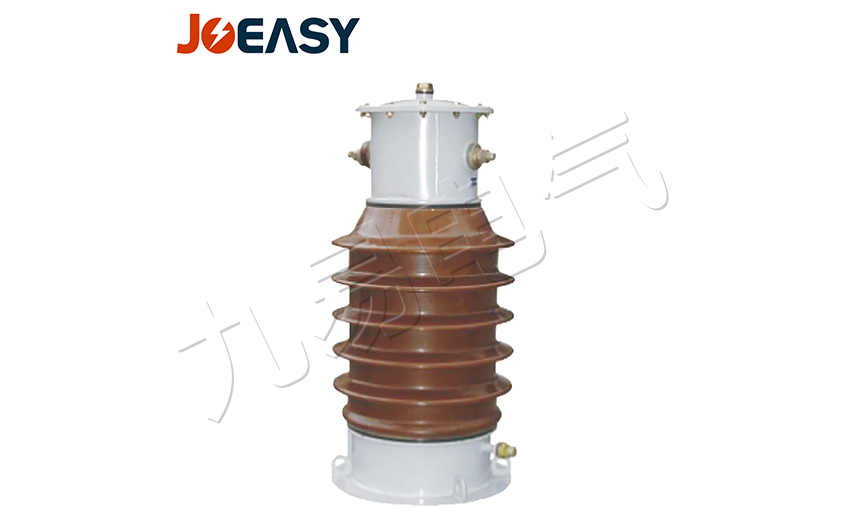

三、结构概述

乐盈llV 产品具有2个环形铁心（一个0.5级和一个D级）每个铁心外面缠绕二次线圈，一次

乐盈llV 线圈穿过铁心与二次线圈构成“8”字式的链状，一、二次线圈外面各用层层纸包缠后相互绝缘，整个链型线圈放置在注满变压器油的瓷箱中，避免了油的受潮和减轻油的老化。油柜正面装有油位计，旁侧有油位线，油柜两侧装有一次线圈出头引出并固定在中部小门内的接线板上。小门内下面有小管，二次引线可由此管从外面引入，底座旁侧装有放油阀，供放油取油用，储油柜顶部的塞子供真空注油用。

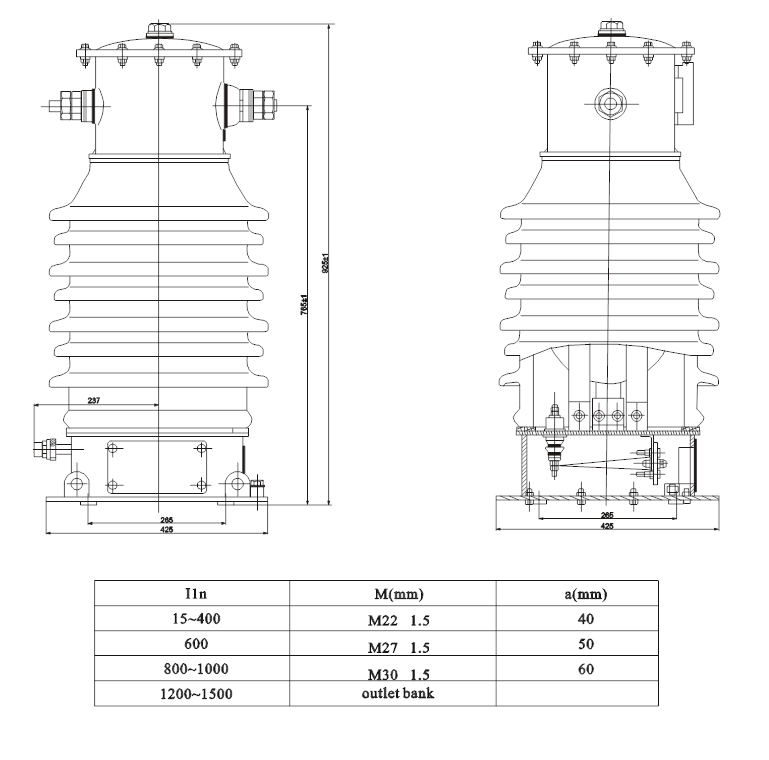

四、外型及安装尺寸
